Intelligente Lösungen für jedes Dach
Luftundurchlässige und energiesparende Gebäude werden immer mehr zum Standard. Das Gebäudeenergiegesetz (GEG) schreibt bereits jetzt eine Erhöhung des energetischen Standards für Neubauten, sowohl für Wohn- als auch für Nichtwohngebäude vor. Parallel dazu sollen bis ins Jahr 2040 70% aller Bestandsimmobilien energetisch saniert werden. Bisher gängige Undichtheiten werden somit in Zukunft den baulichen Anforderungen nicht mehr entsprechen. Mit Hilfe der BlueKit Lüftungselemente und Wetterschutzhauben können Energielecks und Wärmebrücken auf dem Dach verschlossen und thermisch isoliert werden.
Notwendig werden die Dachelemente durch die gesetzlich vorgeschriebenen Lüftungs- und Entrauchungsöffnungen in Schachtköpfen, die, ohne Verschlusselement und entsprechenden Wetterschutz, Wärmebrücken und hohe Energieverluste verursachen. Schachtentrauchungssysteme wie BlueKit wirken dem entgegen und garantieren eine effiziente und bedarfsgerecht gesteuerte Lüftung über Natürliche Rauch- und Wärmeabzugsgeräte (NRWG). Die Wetterschutzelemente von BlueKit sind sowohl separat als auch mit integriertem Verschlusselement erhältlich. Dabei sind alle Elemente wetter- und windrichtungsunabhängig einsetzbar. Für energetisch hochwertige Immobilien bietet BlueKit spezielle thermisch isolierte Lösungen.

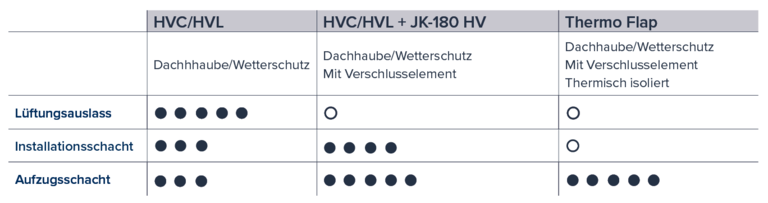

Unsere Wetterschutzhauben im Überblick

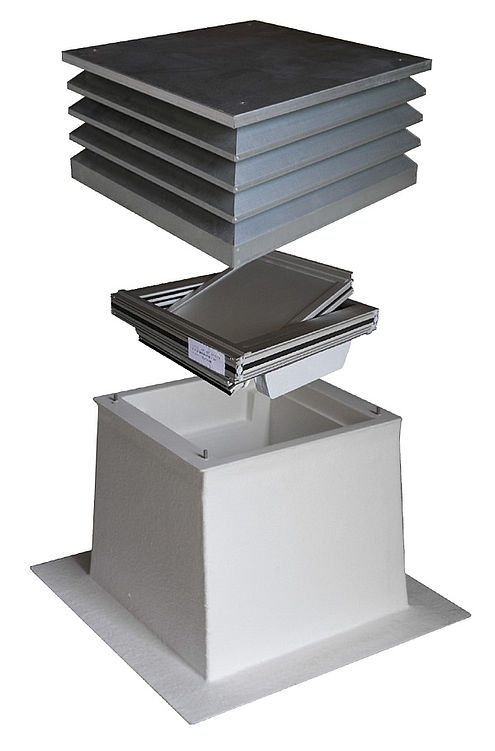

TF (Thermo Flap) - Thermisch hochwertiges NRWG zur horizontalen Montage auf Flachdächern
- Integration in die thermische Isolation
- 100%iger Wetterschutz
- Einbaufertige Lösung
- Windrichtungsunabhängiger Rauchabzug und Lüftung über die 4-seitigen Lüftungsöffnungen
- Kondensatbildung durch Sockel aus glasfaserverstärktem Kunststoff (GFK) verhindert
- Insektenschutzgitter im Lamellenhut
- Ausgezeichneter Wärmedurchgangskoeffizient von 0,41 - 0,55 W/m²k
- Nur in Kombination mit dem BlueKit L-AIO System
| Typ | TF |
|---|---|
| Verschlusselement | 1,5 mm Aluminiumblech beidseitig 25 mm Isolierung aus PU-Schaum innen |
| Sockel | 2,5 mm GFK-Schicht beidseitig, Isolierschaum innen - Gesamtstärke 60 mm |
| Lamellenhut | 0,8 mm verzinktes Stahlblech |
| Typ | Gleichstrommotor - Verschlusselement |
|---|---|
| Versorgung | 24 VDC |
| Drehmoment | 10 Nm |
| Funktionssicherheit | 11.000 Zyklen |
| Laufzeit | ca. 4 Sek. |
| Schallleistungspegel | ca. 25 dB |
| Artikelname | BK-TF 450 | BK-TF 450 LONG | BK-TF 600 | BK-TF 800 |
|---|---|---|---|---|
| Netto Lüftungsfläche (m²) | 0,10 | 0,10 | 0,20 | 0,39 |
| Sockelbreite (mm) B1xH1 | 810x810 | 810x810 | 960x960 | 1160x1160 |
| Lüftungshaube Abmessungen (mm) B2xH2 | 595x630 | 595x630 | 745x780 | 950x985 |
| Maximale Rohbauöffnung (mm) BxH | 450x450 | 470x470 | 600x600 | 800x800 |
| Höhe Lüftungssockel (mm) L1 | 500 | 750 | 500 | 500 |
| Höhe Lüftungshaube Lamellenhut (mm) L2 | 332 | 332 | 332 | 385 |
| Gesamthöhe (mm) L3 | 789 | 1039 | 789 | 842 |
| U-Wert (W/m²K) | 0,41 | 0,41 | 0,46 | 0,55 |
| Anzahl an Lamellen | 1 | 1 | 2 | 3 |
| Gewicht (kg) | 39 | 42 | 54 | 69 |
| Artikelnummer TF | 31.618.01 | 31.618.03 | 31.618.05 | 31.618.07 |
Hier finden Sie die für Ihre Planung notwendigen Unterlagen als Download.
Planungsskizze
Leistungsverzeichnis
3D Planungsdateien
2D Planungsdateien
HVL-A - Lamellenhaube aus Aluminium
- Integration in die thermische Isolation
- 100%iger Wetterschutz
- Raumsparende Lösung bei Platzbedarf: Abmessungen der Lammellenhaube entsprechen dem Flachdachsockel
- Kondensatrinne im Sockel zum Auffangen von Kondensat
- Vogelschutzgitter im Hut
- Wetterschutzdachhaube aus Aluminium (Ref. ...-A)
- Sondergrößen auf Anfrage erhältlich
- Sockelverlängerung möglich
| Typ | HVL-A |
|---|---|
| Material | Aluminium (Ref. ...-A) |
| Wandstärke des Sockels | Grundkörper - 1,2 mm Flansch - 2 mm |
| Wandstärke des Hutes | Innenkörper - 2 mm Außenblech - 1,2 mm |
| Fertigung | Sockel - punktgeschweißt Hut - genietet |
| Artikelname nach Lüftungsöffnung (mm) BxH | 360x360 | 470x360 | 530x530 | 700x700 | 860x860 | 1030x1030 | 1200x1200 |
|---|---|---|---|---|---|---|---|
| Netto Lüftungsfläche (m²) | 0,10 | 0,13 | 0,23 | 0,41 | 0,62 | 0,90 | 1,22 |
| Empfohlene Rohbauöffnung (mm) B1xH1 | 590x450 | 700x450 | 760x620 | 930x790 | 1090x950 | 1260x1120 | 1430x1290 |
| Sockelaußenabmessung (mm) B2xH2 | 740x600 | 850x600 | 910x770 | 1080x940 | 1240x1100 | 1410x1270 | 1580x1440 |
| Lüftungshaube Abmessungen (mm) B3xH3 | 690x550 | 800x550 | 860x720 | 1030x890 | 1190x1050 | 1360x1220 | 1530x1390 |
| Höhe Lüftungssockel (mm) L1 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Höhe Lüftungshaube (mm) L2 | 320 | 320 | 320 | 320 | 385 | 450 | 515 |
| Gesamthöhe Dachhaube (mm) L3 | 770 | 770 | 770 | 770 | 835 | 900 | 965 |
| Artikelnummer HVL-A | 31.617.14 | Auf Anfrage | 31.617.18 | 31.617.20 | Auf Anfrage | Auf Anfrage | Auf Anfrage |
Hier finden Sie die für Ihre Planung notwendigen Unterlagen als Download.
Planungsskizze
Leistungsverzeichnis
3D Planungsdateien 360x360
- Name
-
3D-Planungsdatei_Hutsockel_-_360x360.ifc
- Description
- IFC (108,19 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_360x360.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_360x360.ifc
- Description
- IFC (465,92 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_360x360.rfa
- Description
- RFA (471,04 kB)
3D Planungsdateien 470x360
- Name
-
3D-Planungsdatei_Hutsockel_-_470x360.ifc
- Description
- IFC (108,17 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_470x360.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_470x360.ifc
- Description
- IFC (135,63 kB)
- Name
-
3D-Planungsdatei_Wetterschutzdachhaube_-_470x360.rfa
- Description
- RFA (344,06 kB)
3D Planungsdateien 530x530
- Name
-
3D-Planungsdatei_Hutsockel_-_530x530.ifc
- Description
- IFC (108,23 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_530x530.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_530x530.ifc
- Description
- IFC (466,94 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_530x530.rfa
- Description
- RFA (471,04 kB)
3D Planungsdateien 700x700
- Name
-
3D-Planungsdatei_Hutsockel_-_700x700.ifc
- Description
- IFC (108,18 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_700x700.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_700x700.ifc
- Description
- IFC (467,97 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_700x700.rfa
- Description
- RFA (475,14 kB)
3D Planungsdateien 860x860
- Name
-
3D-Planungsdatei_Hutsockel_-_860x860.ifc
- Description
- IFC (108,22 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_860x860.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_860x860.ifc
- Description
- IFC (557,41 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_860x860.rfa
- Description
- RFA (507,90 kB)
3D Planungsdateien 1030x1030
- Name
-
3D-Planungsdatei_Hutsockel_-_1030x1030.ifc
- Description
- IFC (108,28 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_1030x1030.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_1030x1030.ifc
- Description
- IFC (643,82 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_1030x1030.rfa
- Description
- RFA (540,67 kB)
3D Planungsdateien 1200x1200
- Name
-
3D-Planungsdatei_Hutsockel_-_1200x1200.ifc
- Description
- IFC (108,44 kB)
- Name
-
3D-Planungsdatei_Hutsockel_-_1200x1200.rfa
- Description
- RFA (319,49 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_1200x1200.ifc
- Description
- IFC (762,31 kB)
- Name
-
3D-Planungsdatei_Lamellenhaube_-_1200x1200.rfa
- Description
- RFA (573,44 kB)
2D Planungsdateien
- Name
-
HVL-A_360x360_A00.dwg
- Description
- DWG (604,56 kB)
- Name
-
HVL-A_470x360_A00.dwg
- Description
- DWG (605,98 kB)
- Name
-
HVL-A_530x530_A00.dwg
- Description
- DWG (635,74 kB)
- Name
-
HVL-A_700x700_A00.dwg
- Description
- DWG (608,98 kB)
- Name
-
HVL-A_860x860_A00.dwg
- Description
- DWG (691,19 kB)
- Name
-
HVL-A_1030x1030_A00.dwg
- Description
- DWG (786,33 kB)
- Name
-
HVL-A_1200x1200_A00.dwg
- Description
- DWG (839,15 kB)

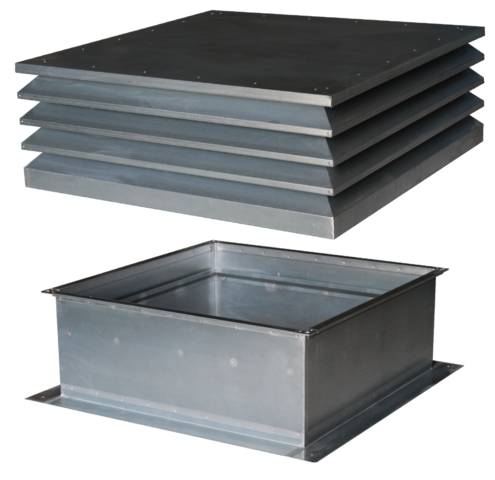

HVL-S - Lamellenhaube aus verzinktem Stahlblech
- Integration in die thermische Isolation
- 100%iger Wetterschutz
- Raumsparende Lösung bei Platzbedarf: Abmessungen der Lammellenhaube entsprechen dem Flachdachsockel
- Kondensatrinne im Sockel zum Auffangen von Kondensat
- Vogelschutzgitter im Hut
- Wetterschutzdachhaube aus verzinktem Stahlblech (Ref. ...-S)
- Sondergrößen auf Anfrage erhältlich
- Sockelverlängerung möglich
| Typ | HVL-S |
|---|---|
| Material | Verzinktes Stahlblech (Ref. ...-S) |
| Wandstärke des Sockels | Grundkörper - 1,2 mm Flansch - 2 mm |
| Wandstärke des Hutes | Innenkörper - 2 mm Außenblech - 1,2 mm |
| Fertigung | Sockel - punktgeschweißt Hut - genietet |
| Artikelname nach Lüftungsöffnung (mm) BxH | 360x360 | 470x360 | 530x530 | 700x700 | 860x860 | 1030x1030 | 1200x1200 |
|---|---|---|---|---|---|---|---|
| Netto Lüftungsfläche (m²) | 0,10 | 0,13 | 0,23 | 0,41 | 0,62 | 0,90 | 1,22 |
| Empfohlene Rohbauöffnung (mm) B1xH1 | 590x450 | 700x450 | 760x620 | 930x790 | 1090x950 | 1260x1120 | 1430x1290 |
| Sockelaußenabmessung (mm) B2xH2 | 740x600 | 850x600 | 910x770 | 1080x940 | 1240x1100 | 1410x1270 | 1580x1440 |
| Lüftungshaube Abmessungen (mm) B3xH3 | 690x550 | 800x550 | 860x720 | 1030x890 | 1190x1050 | 1360x1220 | 1530x1390 |
| Höhe Lüftungssockel (mm) L1 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Höhe Lüftungshaube (mm) L2 | 320 | 320 | 320 | 320 | 385 | 450 | 515 |
| Gesamthöhe Dachhaube (mm) L3 | 770 | 770 | 770 | 770 | 835 | 900 | 965 |
| Artikelnummer HVL-S | 31.617.00 | 31.617.02 | 31.617.04 | 31.617.06 | 31.617.08 | 31.617.10 | 31.617.12 |
